Konektor Cinch si můžete pájet sami. Návod vám pomůže například při opravě vadného kabelu nebo při výrobě adaptéru pro jackový nebo svorkový kabel.
Pájení konektoru Cinch: Co budete potřebovat
K pájení cinch konektoru potřebujete následující věci.

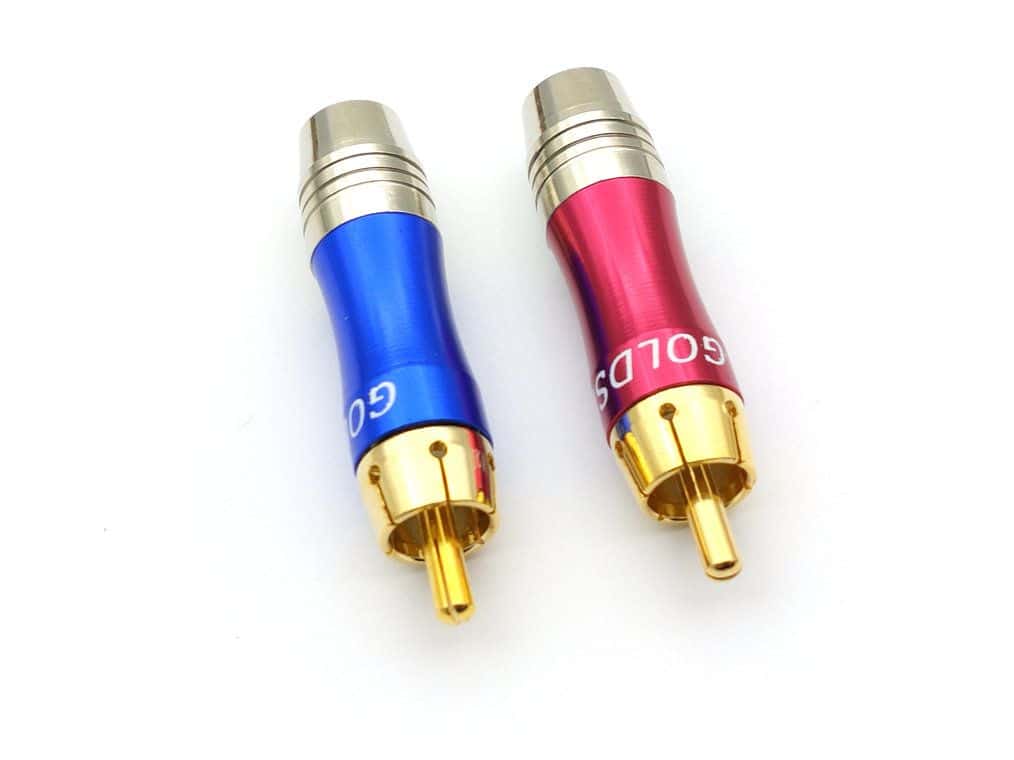

- Nejprve potřebujete pájitelné cinch konektory.
- Dále budete potřebovat páječku a příslušenství, zejména pájku.
- Stejně tak budete potřebovat dvoužilový kabel, například cinch kabel.
- Poznámka k použití reproduktorových kabelů: Reproduktorové kabely nejsou obecně ideální pro výrobu cinch kabelů, protože obvykle nemají stínění. Cinch kabely mají obvykle koaxiální konstrukci, to znamená, že mají vnitřní vodič pro signál a stínění, které zabraňuje rušení.
- Reproduktorové kabely se naopak skládají většinou pouze ze dvou vodičů pro plus a minus bez stínění. Proto je lepší pro cinchové spoje používat speciálně stíněné kabely, aby se zabránilo rušivým zvukům. Staré cinchové kabely jsou pro tento účel vhodnější než reproduktorové kabely. Nové kabely se stíněním fungují samozřejmě stejně dobře nebo lépe.
Pájení konektoru Cinch
Chcete-li sami připájet konektor Cinch, postupujte následovně.
- Odizolujte asi čtyři milimetry obou vodičů kabelu. Poté natáhněte spojku a ochrannou manžetu proti zalomení – tedy část pro šroubování a kovovou pružinu nebo pružný kus tvrdé gumy – přes kabel.
- Odizolované konce kabelu lehce potáhněte pájecím kovem. Naneste také trochu pájecího cínu na oba kontakty konektoru. Jeden kontakt je vnější plášť (zem), druhý se nachází přesně uprostřed (signál). Určená místa často poznáte podle mastně vypadající pájecí pasty.
- Věnujte pozornost významu různých barev kabelů. U většiny kabelů je černý vodič zem, který se také označuje jako „GND“, „Ground“ nebo minus („-“). Připájejte jej k vnějšímu kontaktu konektoru. Červený vodič je signál (plus) a připájí se k vnitřnímu kontaktu, tedy ke špičce konektoru Cinch.
- Dbejte na to, aby se oba vodiče kabelu nedotýkaly, aby nedošlo ke zkratu. Nakonec nasuňte průchodku a spojku na kabel a pevně přišroubujte konektor.
- Rozdíl mezi „zem“ a „minus“: Je důležité si uvědomit, že „zem“ (masa) a „minus“ nejsou vždy totéž. Zatímco u cinch kabelů slouží masa jako referenční potenciál, u reproduktorových kabelů může být „minus“ záporným vodičem. Toto rozlišení je důležité, aby nedocházelo k záměně a rušení.
- Symetrické cinch kabely: Cinch kabel může být také symetrický, například pomocí mikrofonního kabelu. Tato konstrukce pomáhá zvýšit úroveň signálu a lépe potlačit rušení.
