Usted mismo puede soldar un conector RCA. Las instrucciones le ayudarán, por ejemplo, a reparar un cable defectuoso o a crear un adaptador para cables jack o cables con pinza.
Soldar un conector RCA: lo que necesita
Para soldar un conector RCA, necesitará los siguientes elementos.

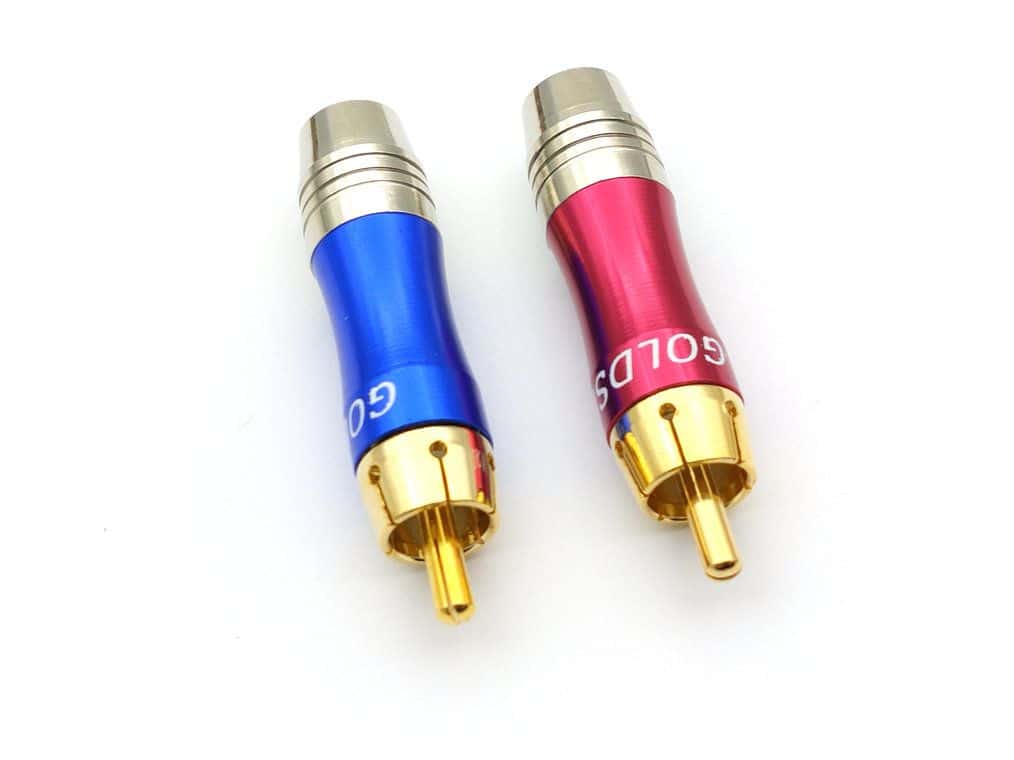

- En primer lugar, necesitará conectores RCA soldables.
- Además, necesitará un soldador y accesorios, en particular estaño para soldar.
- También se necesita un cable de dos hilos, por ejemplo, un cable RCA.
- Nota sobre el uso de cables de altavoz: los cables de altavoz no son ideales para fabricar cables RCA, ya que normalmente no tienen blindaje. Los cables RCA suelen tener una estructura coaxial, es decir, cuentan con un conductor interno para la señal y un blindaje que evita las interferencias.
- Los cables de altavoz, por el contrario, suelen constar solo de dos conductores para el polo positivo y el negativo, sin blindaje. Por lo tanto, es mejor utilizar cables especialmente blindados para conexiones RCA a fin de evitar ruidos molestos. Los cables RCA antiguos son más adecuados para este fin que los cables de altavoz. Los cables nuevos con blindaje funcionan, por supuesto, igual de bien o mejor.
Soldar un conector RCA
Para soldar un conector RCA, proceda de la siguiente manera.
- Aísle unos cuatro milímetros de los dos hilos del cable. A continuación, tire del acoplamiento y del protector contra dobleces (es decir, la pieza para atornillar y el resorte metálico o la pieza de goma dura flexible) sobre el cable.
- Cubra ligeramente con estaño los extremos pelados del cable. Aplique también un poco de estaño para soldar en los dos contactos del conector. Uno de los contactos es la cubierta exterior (masa), el otro se encuentra exactamente en el centro (señal). Los puntos previstos se reconocen a menudo por la pasta de soldadura de aspecto graso.
- Tenga en cuenta el significado de los diferentes colores de los cables. En la mayoría de los cables, el hilo negro es la masa, también denominada «GND», «Ground» o menos («-»). Suelde este hilo al contacto exterior del conector. El hilo rojo es la señal (más) y se suelda al contacto interior, es decir, a la punta del conector RCA.
- Asegúrese de que los dos hilos del cable no se toquen para evitar cortocircuitos. Por último, deslice el casquillo y el acoplamiento sobre el cable y atornille firmemente el conector.
- Diferencia entre «tierra» y «negativo»: es importante tener en cuenta que «tierra» y «negativo» no siempre son lo mismo. Mientras que en los cables RCA la tierra sirve como potencial de referencia, en los cables de altavoz el «negativo» puede ser el conductor negativo. Esta distinción es importante para evitar confusiones y interferencias.
- Cables RCA simétricos: un cable RCA también puede ser simétrico, por ejemplo, utilizando cables de micrófono. Este diseño ayuda a aumentar el nivel de la señal y a suprimir mejor las interferencias.
