È possibile saldare un connettore RCA da soli. Le istruzioni vi aiuteranno, ad esempio, a riparare un cavo difettoso o a realizzare un adattatore per cavi jack o cavi a morsetto.
Saldare un connettore RCA: ecco cosa serve
Per saldare un connettore RCA, avete bisogno dei seguenti strumenti.

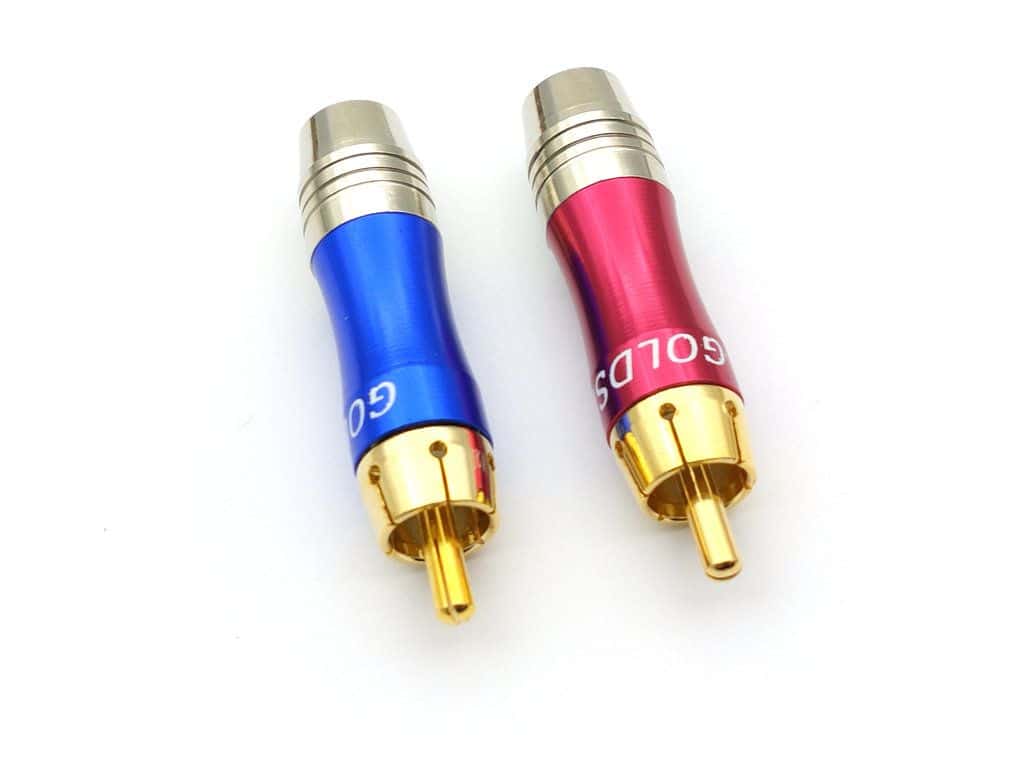

- Per prima cosa avete bisogno di connettori RCA saldabili.
- Inoltre, occorrono un saldatore e gli accessori, in particolare la lega per saldatura.
- È necessario anche un cavo a due fili, ad esempio un cavo RCA.
- Nota sull’uso dei cavi per altoparlanti: i cavi per altoparlanti non sono generalmente ideali per la produzione di cavi RCA, poiché di solito non sono schermati. I cavi RCA hanno solitamente una struttura coassiale, ovvero dispongono di un conduttore interno per il segnale e di una schermatura che impedisce le interferenze.
- I cavi per altoparlanti, invece, sono costituiti solitamente solo da due conduttori per il polo positivo e negativo senza schermatura. Pertanto, è preferibile utilizzare cavi appositamente schermati per i collegamenti RCA, al fine di evitare rumori di disturbo. I vecchi cavi RCA sono più adatti a questo scopo rispetto ai cavi per altoparlanti. I nuovi cavi con schermatura funzionano naturalmente altrettanto bene o meglio.
Saldare da soli un connettore RCA
Per saldare da soli un connettore RCA, procedere come segue.
- Isolare circa quattro millimetri dei due fili del cavo. Quindi tirare il giunto e il manicotto anti-piega, ovvero la parte da avvitare e la molla metallica o il pezzo di gomma dura flessibile, sul cavo.
- Ricoprire leggermente con stagno le estremità dei cavi spellati. Applicare anche un po’ di stagno per saldatura sui due contatti del connettore. Uno dei contatti è il rivestimento esterno (massa), l’altro si trova esattamente al centro (segnale). I punti previsti sono spesso riconoscibili dalla pasta per saldatura dall’aspetto untuoso.
- Prestare attenzione al significato dei diversi colori dei cavi. Nella maggior parte dei cavi, il filo nero è la massa, indicata anche come “GND”, “Ground” o meno (“-”). Saldarlo al contatto esterno del connettore. Il filo rosso è il segnale (più) e viene saldato al contatto interno, ovvero alla punta del connettore RCA.
- Assicurarsi che i due fili del cavo non si tocchino per evitare cortocircuiti. Infine, spingere il passacavo e il giunto sul cavo e avvitare saldamente il connettore.
- Differenza tra “terra” e “negativo”: è importante notare che “terra” e “negativo” non sono sempre la stessa cosa. Mentre nei cavi RCA la terra funge da potenziale di riferimento, nei cavi per altoparlanti il “negativo” può essere il conduttore negativo. Questa distinzione è importante per evitare confusione e interferenze.
- Cavi RCA simmetrici: un cavo RCA può anche essere simmetrico, ad esempio utilizzando cavi per microfoni. Questo tipo di costruzione aiuta ad aumentare il livello del segnale e a sopprimere meglio le interferenze.
