Cinchプラグは自分でハンダ付けできます。修理やアダプターとして使用する場合などに役立ちます。
Cinchプラグのハンダ付けに必要なもの
Cinchプラグをハンダ付けするには、以下のものが必要です。

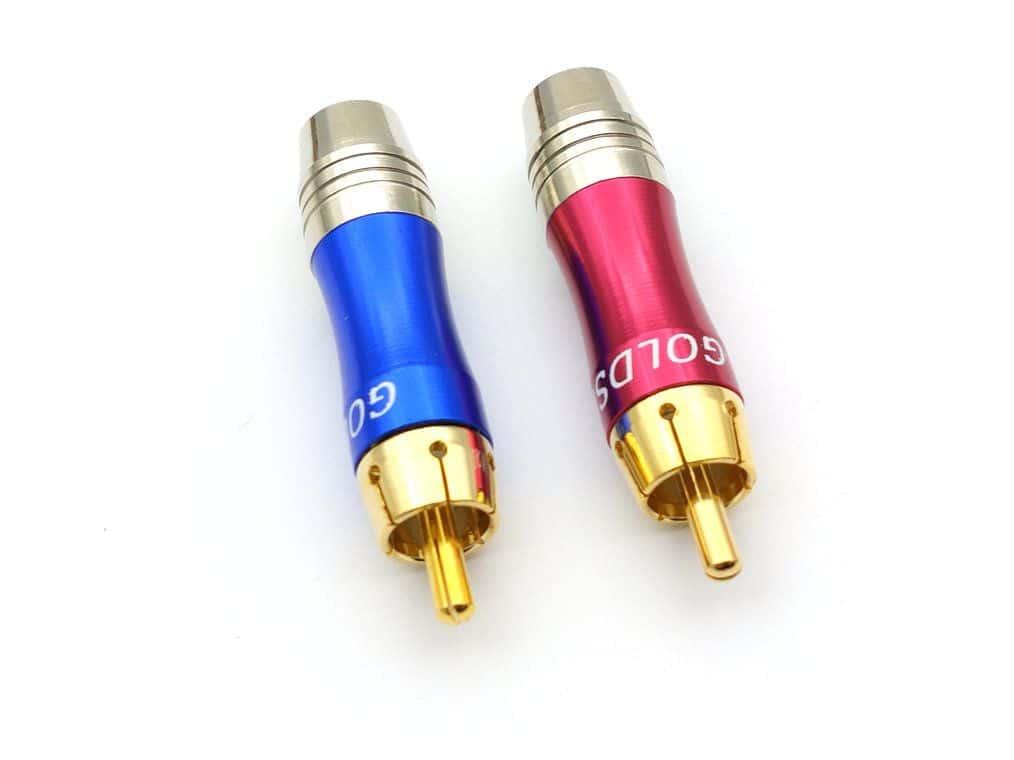

- まず、ハンダ付け可能なCinchプラグが必要です。
- さらに、はんだごてとはんだ付け用アクセサリー、特にはんだが必要です。
- また、2芯ケーブル（例：Cinchケーブル）も必要です。
- スピーカーケーブルの使用に関する注意：スピーカーケーブルは、通常シールドが施されていないため、Cinchケーブルの製造には適していません。Cinchケーブルは通常同軸構造になっており、信号用の内線と干渉を防ぐシールドを備えています。
- 一方、スピーカーケーブルは通常、シールドのないプラスとマイナスの2本の導線のみで構成されています。そのため、干渉ノイズを防止するため、RCA接続には専用のシールド付きケーブルを使用することをおすすめします。古いRCAケーブルは、スピーカーケーブルよりもこの用途に適しています。新しいシールド付きケーブルは、当然ながら同等またはより良い性能を発揮します。
Cinchプラグを自分でハンダ付けする
Cinchプラグを自分でハンダ付けするには、以下の手順に従ってください。
- 2 本のケーブルの芯線を約 4 mm 絶縁します。次に、カップリングと曲がり防止チューブ（ねじ止め用の部品と金属ばねまたは柔軟な硬質ゴム片）をケーブルに被せます。
- 絶縁したケーブルの端に、はんだを軽く塗ります。プラグの 2 つの接点にもはんだを少し塗ります。1 つの接点は外側の被覆（アース）で、もう 1 つはちょうど中央にあります（信号）。はんだペーストが油っぽく見える部分で、その位置を確認できます。
- ケーブルの色の違いに注意してください。ほとんどのケーブルでは、黒い芯線がアース（GND、Ground、またはマイナス（-）とも呼ばれます）です。これをプラグの外側の接点にハンダ付けします。赤い芯線は信号（プラス）で、プラグの内側の接点、つまりRCAプラグの先端にハンダ付けします。
- 2本のケーブルの芯線が接触しないように注意し、短絡を防止してください。最後に、チューブとコネクタをケーブルに被せ、プラグをしっかりとねじ込んで固定します。
- 「グラウンド」と「マイナス」の違い： 「グラウンド」（接地）と「マイナス」は必ずしも同じではない点に注意してください。RCAケーブルでは接地が基準電位として機能しますが、スピーカーケーブルでは「マイナス」が負の導線となる場合があります。この区別は、誤接続や障害を防止するために重要です。
- シンメトリックRCAケーブル：RCAケーブルは、例えばマイクケーブルを使用することでシンメトリック構造にすることもできます。この構造は、信号レベルを向上させ、干渉を効果的に抑制する効果があります。
