Lutowanie wtyku cinch – jak to zrobić

Wtyk cinch można lutować samodzielnie. Instrukcja pomoże Ci na przykład w naprawie uszkodzonego kabla lub w stworzeniu adaptera do kabla jack lub kabla zaciskowego.

Lutowanie wtyku cinch: czego potrzebujesz

Aby przylutować wtyczkę cinch, potrzebne są następujące rzeczy.

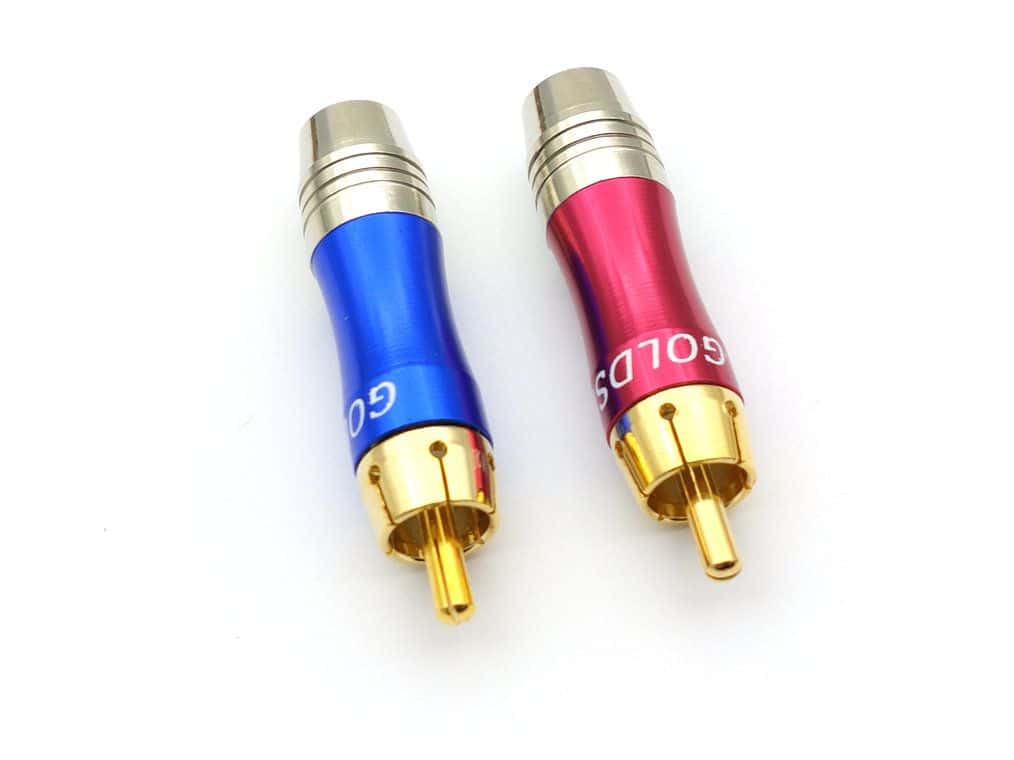

• Najpierw potrzebne są wtyczki cinch nadające się do lutowania.

• Ponadto potrzebna jest lutownica i akcesoria, w szczególności lut.

• Potrzebny jest również kabel dwużyłowy, na przykład kabel cinch.

• Uwaga dotycząca stosowania kabli głośnikowych: Kable głośnikowe zasadniczo nie nadają się do produkcji kabli cinch, ponieważ zazwyczaj nie posiadają ekranowania. Kable cinch mają zazwyczaj budowę koncentryczną, co oznacza, że posiadają wewnętrzny przewód sygnałowy oraz ekranowanie, które zapobiega zakłóceniom.

• Natomiast kable głośnikowe składają się zazwyczaj tylko z dwóch przewodów dla biegunów dodatniego i ujemnego, bez ekranowania. Dlatego też, aby uniknąć zakłóceń, lepiej jest stosować specjalnie ekranowane kable do połączeń cinch. Stare kable cinch są do tego celu bardziej odpowiednie niż kable głośnikowe. Nowe kable z ekranowaniem działają oczywiście równie dobrze lub nawet lepiej.

Samodzielne lutowanie wtyku cinch

Aby samodzielnie przylutować wtyk cinch, należy postępować w następujący sposób.

• Zdejmij izolację z około czterech milimetrów obu żył kabla. Następnie naciągnij złącze i osłonę przeciw zagięciu – czyli część do przykręcenia i metalową sprężynę lub elastyczny kawałek twardej gumy – na kabel.

• Nałoż lekko lut na odizolowane końcówki kabla. Nałóż również trochę lutu na oba styki wtyczki. Jeden styk to powłoka zewnętrzna (masa), drugi znajduje się dokładnie pośrodku (sygnał). Przeznaczone miejsca można często rozpoznać po tłustej paście lutowniczej.

• Zwróć uwagę na znaczenie różnych kolorów kabli. W większości kabli czarny przewód jest masą, oznaczoną również jako „GND”, „Ground” lub minus („-”). Przylutuj go do zewnętrznego styku wtyku. Czerwony przewód jest sygnałem (plus) i należy go przylutować do wewnętrznego styku, czyli do końcówki wtyku cinch.

• Należy upewnić się, że oba przewody nie stykają się ze sobą, aby uniknąć zwarcia. Na koniec nasunąć tuleję i złącze na kabel i mocno przykręcić wtyczkę.

• Różnica między „masą” a „minusem”: Należy pamiętać, że „masa” i „minus” nie zawsze oznaczają to samo. Podczas gdy w kablach cinch masa służy jako potencjał odniesienia, w kablach głośnikowych „minus” może być przewodem ujemnym. Rozróżnienie to jest ważne, aby uniknąć pomyłek i zakłóceń.

• Kable cinch symetryczne: Kabel cinch może być również symetryczny, na przykład poprzez zastosowanie kabli mikrofonowych. Taka konstrukcja pomaga zwiększyć poziom sygnału i lepiej tłumić zakłócenia.
