Soldar um conector RCA – como fazer

Pode soldar um conector RCA por conta própria. Um guia irá ajudá-lo, por exemplo, a reparar um cabo defeituoso ou a criar um adaptador para cabos jack ou de encaixe.

Soldar um conector RCA: o que precisa

Para soldar um conector cinch, necessita dos seguintes itens.

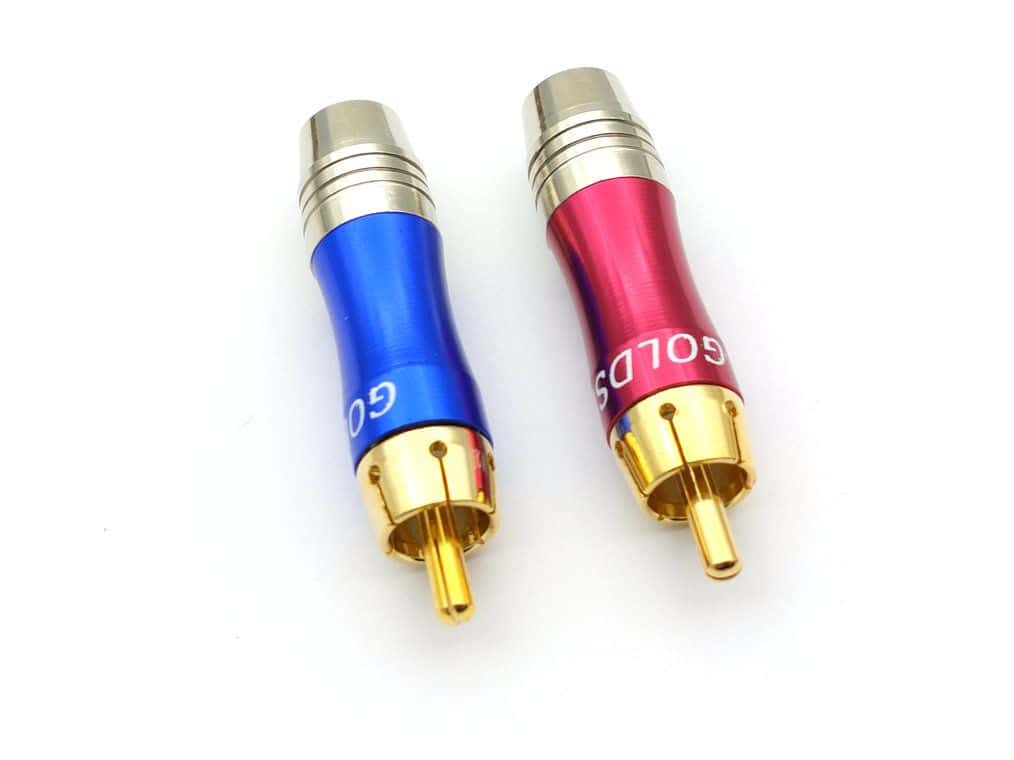

• Primeiro, necessita de conectores cinch soldáveis.

• Além disso, necessita de um ferro de soldar e acessórios, especialmente estanho para soldar.

• Também é necessário um cabo de dois fios, por exemplo, um cabo cinch.

• Nota sobre a utilização de cabos de altifalante: os cabos de altifalante não são, em princípio, ideais para a fabricação de cabos cinch, uma vez que, normalmente, não possuem blindagem. Os cabos cinch têm, normalmente, uma estrutura coaxial, ou seja, possuem um condutor interno para o sinal e uma blindagem que impede interferências.

• Os cabos de altifalante, por outro lado, consistem geralmente em apenas dois condutores para positivo e negativo, sem blindagem. Por isso, é melhor utilizar cabos especialmente blindados para ligações RCA, a fim de evitar ruídos. Os cabos RCA antigos são mais adequados para este fim do que os cabos de altifalante. Os cabos novos com blindagem funcionam, naturalmente, tão bem ou melhor.

Soldar um conector RCA

Para soldar um conector RCA, proceda da seguinte forma.

• Isolar cerca de quatro milímetros dos dois fios do cabo. Em seguida, puxar o acoplamento e a manga protetora contra dobras – ou seja, a peça para aparafusar e a mola metálica ou a peça de borracha dura flexível – sobre o cabo.

• Revestir ligeiramente as extremidades isoladas do cabo com solda. Aplique também um pouco de estanho de solda nos dois contactos do conector. Um dos contactos é o revestimento externo (terra), o outro está localizado exatamente no meio (sinal). Os locais previstos podem ser identificados pela pasta de solda com aparência gordurosa.

• Observe o significado das diferentes cores dos cabos. Na maioria dos cabos, o fio preto é a massa, também designada por «GND», «Ground» ou menos («-»). Solde-o ao contacto exterior do conector. O fio vermelho é o sinal (mais) e é soldado ao contacto interior, ou seja, à ponta do conector RCA.

• Certifique-se de que os dois fios do cabo não se tocam para evitar curto-circuitos. Por fim, deslize a manga e o acoplador sobre o cabo e aperte bem o conector.

• Diferença entre «terra» e «negativo»: é importante observar que «terra» e «negativo» nem sempre são a mesma coisa. Enquanto nos cabos RCA a terra serve como potencial de referência, nos cabos de altifalante o «negativo» pode ser o condutor negativo. Esta distinção é importante para evitar confusões e interferências.

• Cabos RCA simétricos: Um cabo RCA também pode ser simétrico, por exemplo, utilizando cabos de microfone. Esta construção ajuda a aumentar o nível do sinal e a suprimir melhor as interferências.
