Korzystanie z multimetru nie jest trudne, jednak należy pamiętać o kilku kwestiach. Nieprawidłowe ustawienie może bowiem doprowadzić do uszkodzenia urządzenia. Z tego artykułu dowiesz się, jak korzystać z multimetru uniwersalnego.
Korzystanie z multimetru: o czym należy pamiętać
Za pomocą multimetru można mierzyć napięcia, rezystancje i prąd. Aby nie uszkodzić urządzenia, należy pamiętać o kilku rzeczach.
- Jeśli nie masz jeszcze doświadczenia w wykonywaniu pomiarów, powinieneś zacząć powoli. Multimetr może bowiem szybko ulec przeciążeniu.
- Współczesne multimetry są zazwyczaj dostępne w wersji cyfrowej. Posiadają one wyświetlacz, na którym można odczytać wyniki.
- W zależności od tego, co chcesz zmierzyć, musisz postępować inaczej. Napięcia mierzy się inaczej niż prądy. Jeśli chcesz zmierzyć napięcie baterii, wystarczy przyłożyć końcówki pomiarowe do biegunów.
- Natomiast do pomiaru prądu potrzebny jest zamknięty obwód elektryczny.
- Ponadto za pomocą niedrogich multimetrów można również mierzyć rezystancje, pojemności i diody. W wyższym segmencie cenowym możliwe jest nawet mierzenie częstotliwości.
Prawidłowe korzystanie z multimetru

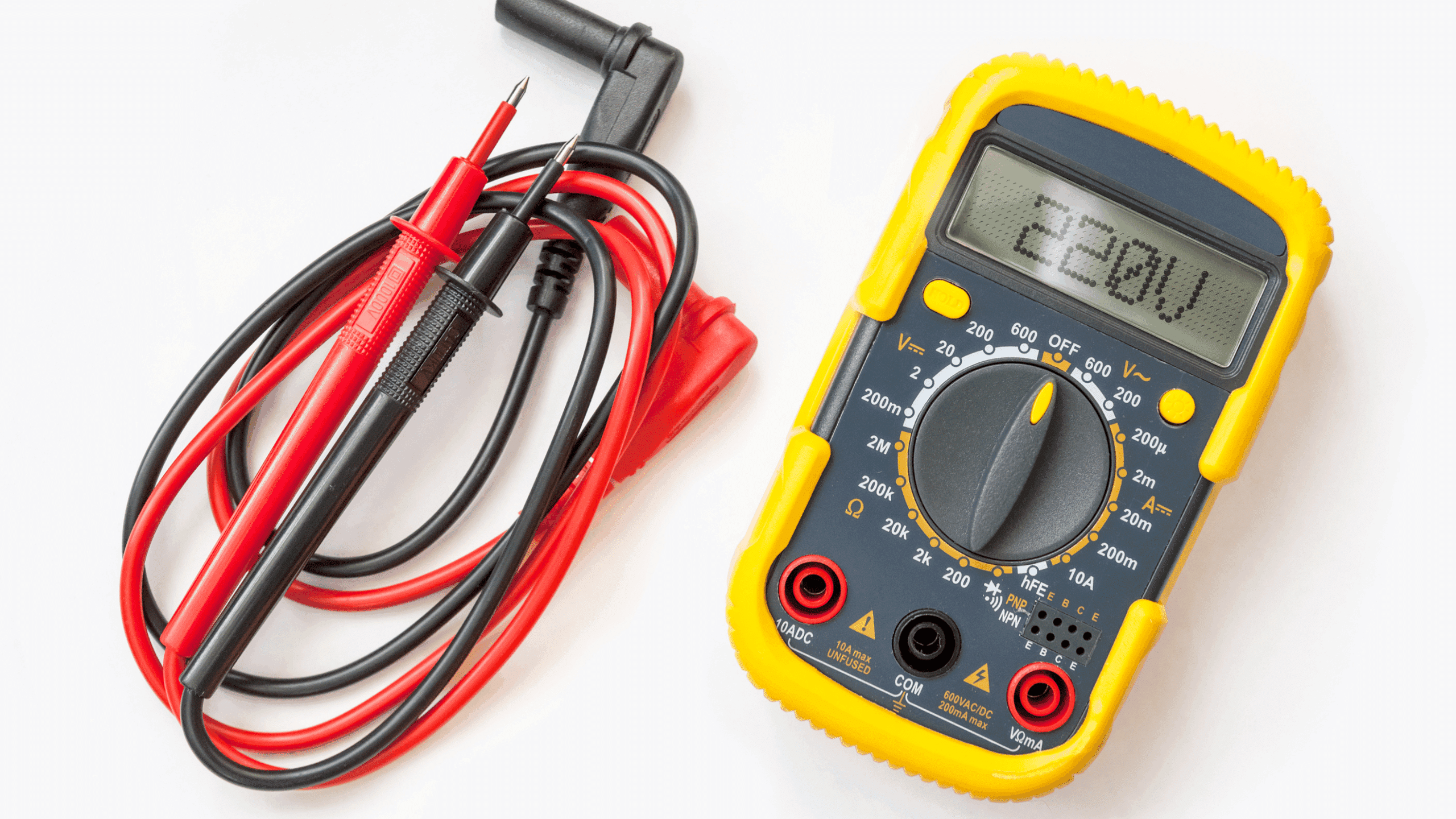

Budowa multimetru jest zasadniczo zawsze taka sama. Składa się on z samego urządzenia oraz dwóch przewodów pomiarowych wyposażonych w końcówki lub tzw. zaciski krokodylkowe.
- Najpierw należy włączyć multimetr. W tym celu należy ustawić przełącznik obrotowy na wymagany zakres pomiarowy. Oczywiście istnieją również urządzenia z oddzielnym przełącznikiem włączania/wyłączania.
- Najłatwiejszy jest pomiar napięć. Nawet jeśli pomiar napięcia baterii nie ma większego znaczenia, posłuży on tutaj jako przykład. Najpierw należy włączyć urządzenie i ustawić je na wymagany zakres.
- Po dokonaniu ustawienia należy przyłożyć czerwony przewód pomiarowy do bieguna dodatniego, a czarny przewód pomiarowy do bieguna ujemnego. Teraz wystarczy tylko odczytać wartość.
- Można by pomyśleć, że w ten sam sposób można mierzyć gniazdka elektryczne. Jednak nic bardziej mylnego. Aby je zmierzyć, należy ustawić multimetr na prąd przemienny. Dlatego należy bezwzględnie zadbać o swoje bezpieczeństwo.
- Jeśli multimetr jest ustawiony na prąd stały i używa się go do pomiaru gniazdka, wyświetli się tylko niewielka wartość lub 0 V. Niemniej jednak prąd może tu przepływać. Obwody elektryczne o napięciu powyżej 33 V/AC lub 70 V/DC powinny być zasadniczo mierzone wyłącznie przez odpowiednio przeszkolonych specjalistów.
- Nieco bardziej skomplikowany jest pomiar prądu. W tym celu należy podłączyć multimetr do obwodu elektrycznego. Jako przykład weźmy prosty obwód składający się z baterii, przewodów i małej żarówki.
- Aby zmierzyć natężenie prądu, należy najpierw rozłączyć obwód, aby można było podłączyć multimetr pomiędzy jego elementami. Zaletą jest tutaj to, że do urządzenia dołączone są zaciski krokodylkowe. Aby teraz zmierzyć prąd, należy podłączyć po jednym przewodzie do każdej z zacisków krokodylkowych i wybrać funkcję pomiaru prądu.
- Po włączeniu zasilania może się zdarzyć, że pojawi się wartość ujemna. Oznacza to, że należy zamienić przewody miejscami.
Inne możliwości multimetru
Ale można nim mierzyć nie tylko prąd i napięcie. Czasami trzeba też sprawdzić rezystancję, aby znaleźć miejsce usterki.
- Aby zmierzyć rezystancję , nie potrzebujesz żadnego dodatkowego źródła prądu ani napięcia. Źródłem jest tutaj bateria multimetru. Po przełączeniu multimetru w tryb pomiaru rezystancji na końcówkach pomiarowych generowane jest niewielkie napięcie stałe.
- Po przyłożeniu końcówek pomiarowych do rezystora przepływa niewielki prąd pomiarowy. Na podstawie wartości prądu multimetr oblicza wartość rezystancji i wyświetla ją.
- Można również mierzyć kondensatory . Pomiar odbywa się dokładnie tak samo jak w przypadku pomiaru rezystancji. Oba przewody pomiarowe podłącza się do kondensatora. Jeśli jednak chcesz przeprowadzić pomiar pojemności, musisz podać napięcie przemienne. Prąd, który przepływa, zależy od pojemności kondensatora.
- Możesz również sprawdzać diody LED. W tym przypadku na końcówkach pomiarowych podawane jest napięcie. Jeśli dioda blokuje to napięcie, prąd nie przepływa, a na wyświetlaczu nie pojawia się żadna wartość napięcia. Jeśli napięcie na końcówkach pomiarowych ma takie polaryzację, że dioda pozwala na przepływ prądu, na wyświetlaczu pojawi się wartość.
- Podczas testowania diod mogą pojawić się bardzo zróżnicowane wartości. W przypadku diod standardowych napięcie przewodzenia wynosi około 0,6–0,7 V. Natomiast w przypadku diod Schottky’ego wartość ta wynosi zaledwie 0,4 V. Napięcie przewodzenia zależy przy tym od typu i koloru diody. Wartości między 1,6 V a 3,7 V nie są rzadkością.
