Souder une fiche RCA – voici comment faire

Vous pouvez souder vous-même une fiche RCA. Un mode d’emploi vous aidera par exemple à réparer un câble défectueux ou à fabriquer un adaptateur pour câble jack ou câble à pince.

Souder une fiche RCA : ce dont vous avez besoin

Pour souder une fiche RCA, vous avez besoin des éléments suivants.

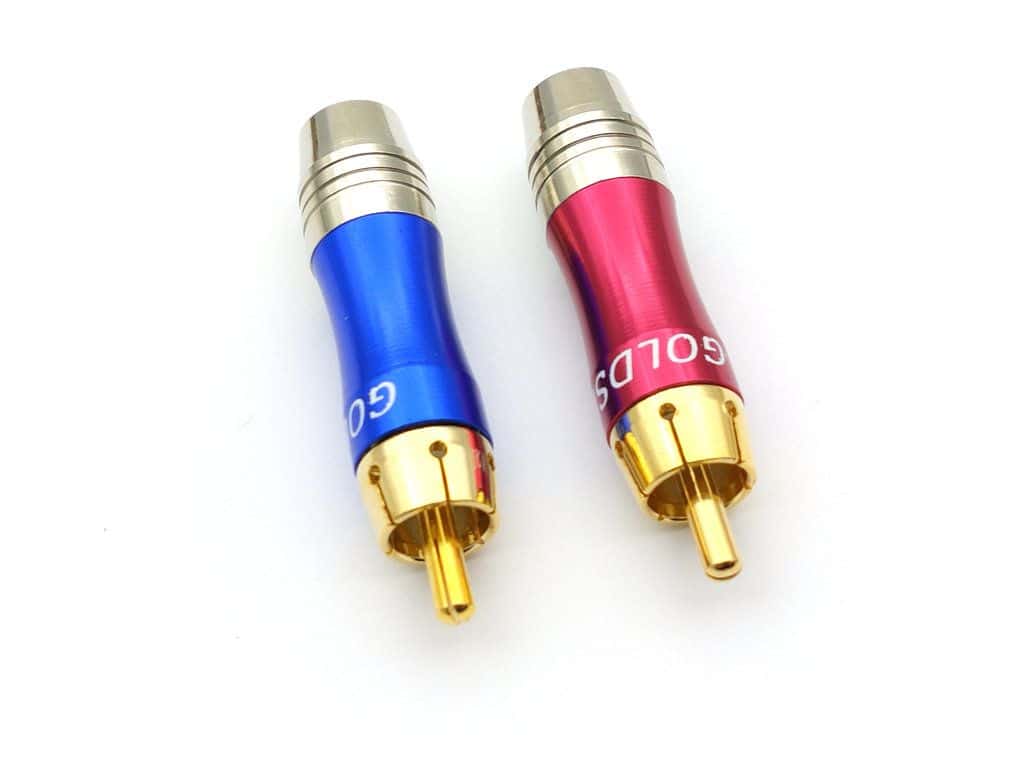

• Vous avez tout d’abord besoin de fiches RCA soudables.

• Vous aurez également besoin d’un fer à souder et d’accessoires, en particulier de la soudure.

• Un câble à deux fils, par exemple un câble RCA, est également nécessaire.

• Remarque concernant l’utilisation de câbles d’enceintes : les câbles d’enceintes ne sont en principe pas adaptés à la fabrication de câbles RCA, car ils ne sont généralement pas blindés. Les câbles RCA sont généralement de type coaxial, c’est-à-dire qu’ils disposent d’un conducteur interne pour le signal et d’un blindage qui empêche les interférences.

• Les câbles d’enceintes, en revanche, se composent généralement de deux fils pour le plus et le moins, sans blindage. Il est donc préférable d’utiliser des câbles spécialement blindés pour les connexions RCA afin d’éviter les interférences. Les anciens câbles RCA sont plus adaptés à cet usage que les câbles d’enceintes. Les nouveaux câbles blindés fonctionnent bien sûr aussi bien, voire mieux.

Souder soi-même une fiche RCA

Pour souder soi-même une fiche RCA, procédez comme suit.

• Dénudez environ quatre millimètres des deux fils du câble. Tirez ensuite le raccord et la gaine anti-pliure (la partie à visser et le ressort métallique ou la pièce en caoutchouc dur flexible) sur le câble.

• Recouvrez légèrement les extrémités dénudées du câble avec de la soudure. Appliquez également un peu de soudure sur les deux contacts de la fiche. L’un des contacts est la gaine extérieure (masse), l’autre se trouve exactement au milieu (signal). Les emplacements prévus sont souvent reconnaissables à la pâte à souder d’aspect gras.

• Tenez compte de la signification des différentes couleurs des câbles. Sur la plupart des câbles, le fil noir est la masse, également appelée « GND », « Ground » ou « moins » (« – »). Soudez-le au contact extérieur de la fiche. Le fil rouge est le signal (plus) et est soudé au contact intérieur, c’est-à-dire à la pointe de la fiche RCA.

• Veillez à ce que les deux fils du câble ne se touchent pas afin d’éviter tout court-circuit. Pour finir, enfilez la douille et le raccord sur le câble et vissez fermement la fiche.

• Différence entre « masse » et « moins » : il est important de noter que « masse » et « moins » ne sont pas toujours la même chose. Alors que la masse sert de potentiel de référence pour les câbles RCA, le « moins » peut être le conducteur négatif pour les câbles d’enceintes. Cette distinction est importante pour éviter toute confusion et tout dysfonctionnement.

• Câbles RCA symétriques : un câble RCA peut également être symétrique, par exemple lorsqu’il s’agit d’un câble de microphone. Cette conception permet d’augmenter le niveau du signal et de mieux supprimer les interférences.
