USB：電流と電圧の測定 – これがその仕組みだ

USBポートの電圧と電流は自分で測定できます。さまざまな方法をご紹介します。

USBホストの電圧と電流を測る

USBホストの電流と電圧は仕様で定義されています。それらは以下の桁になります：

このため、多くの接続デバイスはインストール前でも点灯します。

• この電圧はおおよそ4.75～5.25ボルトで、延長ケーブルの裏側では4.4ボルトまで下がることがあります

• 正確な許容電圧は、USB規格の「Low Powered Port」、「High Powered Port」、「USB 3.0 Port」によって異なります。
  URI」の公式（U = R × I）から、電流（I）は接続された負荷の抵抗値（R）に依存することがわかります
  • まず、各USBホストは、接続されたデバイスに100mAを超える電流を供給しません。
    • 短い通信の後、ホストコントローラがデバイスを識別した場合にのみ、最大500 mA（USB 2.0）または最大900 mA（USB 3.0）を解放します

    。

    • バッテリーの給電と充電に特化した例外として、USB-PDがあります：ここでは、最大20ボルト、5アンペアまで可能です。

    USB：電圧と電流の測定

    USB接続の電圧と電流を測定する方法を説明します。次の写真ギャラリーでは、測定のヒントや接続の写真をお見せし、短絡回路について説明します。

    • まず最初に、電流や電圧を測定する際にショートを引き起こす可能性があり、PCや接続されたデバイスに深刻な損傷を与える可能性があることに注意してください。
      • USBポートの電圧を測定するには、Amazonなどで購入できるマルチメーターが必要です。
        • マルチメータを予想される電圧範囲に設定し(写真のa点)、電圧測定、つまり電圧計に設定します(写真のb点)
        • 一般的なUSBホストには、USBタイプAのメスコネクタがあります。外側の2つのPINは電源電圧を供給します。これを電圧計で直接たたいてみてください
        • ただし、ここではショートの危険性が非常に高いため、USBタイプBの延長ケーブルを接続することをお勧めします

        。

        • ここで左上のPINと外部導体間の電圧を測定できます。USBホストが機能している場合、ここの電圧は約5ボルトです（写真のc点）
        • 流れる電流を測定するには、メーターを負荷に直列に接続する必要があります。これを自分で行うには、USBケーブルを開き、赤の撚り線で電流を測定する必要があります

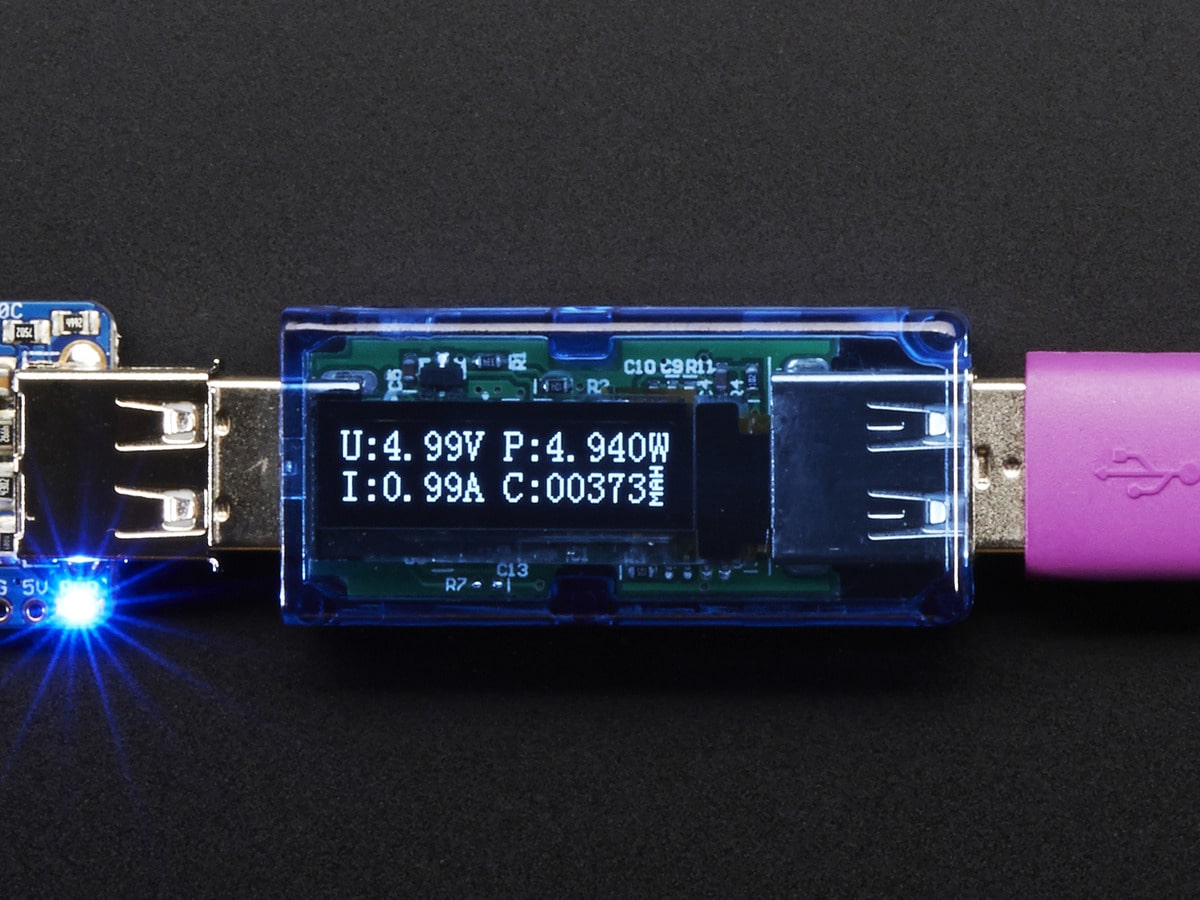

        • もっと簡単なのは、USBマルチメーターを使うことです。アマゾンで10ユーロ以下で手に入ります。
          ほとんどのUSBマルチメーターは、USBホストから電圧と電流の両方を測定できます。


          USB：電流・電圧測定における問題と解決策

          USBポートで電流値や電圧値を測定する際、問題に遭遇することがあります。その原因と解決方法をご紹介します。

          • 誤った測定値： 不正確な測定値や誤った測定値が出る場合は、メーターが故障しているか、粗悪品である可能性があります。良質で適切な測定器を使用していることを確認してください
          • ショート： 短絡：短絡は、コンピュータや接続されたデバイスに深刻な損傷を与える可能性があります。必ず USB 延長ケーブルを使用して USB ポートの電圧を測定してください
          • 過負荷：USBポートで電流を測定する場合は、メーターの定格が想定される電流範囲であることを確認してください。そうでない場合、メーターが破損する可能性があります
          • USB-PD：USB-PD（パワーデリバリー）でデバイスを接続する場合、最大 20 ボルト、5 アンペアまで測定できます。お使いのメーターがこれらの高い値に対応していることをご確認ください。
            USBマルチメーター： USBマルチメータ：USBマルチメータを使用する場合は、USBポートでの電流と電圧の測定に適していることを確認してください。マルチメーターによっては、2つの値のうち1つしか測定できないものもあります
            • 動作中の測定：動作中は絶対にUSB接続部の電流値と電圧値を測定しないでください。必ずコンピュータの電源を切った状態で接続してください。
              • 大電力のデバイスを測定します： ハードドライブなどの大電流デバイスを測定する場合は、2つのUSBポートに接続してください。常にケーブルの赤線で電流を測定してください。
                • USBホストコントローラ：USBホストコントローラに問題がある場合は、USBホストコントローラのインストールに関するガイドをお読みください。これらのヒントに従うことで、USBポートの電流値と電圧値を安全かつ正確に測定することができます

                。
