USB: Medir a corrente e a tensão – é assim que funciona

Pode medir você mesmo a tensão e a corrente na sua porta USB. Vamos apresentar-lhe diferentes métodos.

Medir a tensão e a corrente em anfitriões USB

A corrente e a tensão nos anfitriões USB estão definidas nas especificações. Estão nas seguintes ordens de grandeza:

• É por isso que muitos dispositivos ligados se acendem mesmo antes da instalação.
• Esta tensão pode ser aproximadamente entre 4,75 e 5,25 volts e cair para tão baixo quanto 4,4 volts atrás de um cabo de extensão.
• A tensão exacta permitida difere entre as normas USB “Porta de baixa potência”, “Porta de alta potência” e “Porta USB 3.0”.
• A partir da fórmula “URI” (U = R × I), pode ver que a corrente (I) depende da resistência (R) da carga ligada.
• Primeiro, cada anfitrião USB não fornece mais de 100 mA a um dispositivo ligado.
• Só quando o controlador anfitrião tiver identificado o dispositivo após uma breve comunicação é que liberta até 500 mA (USB 2.0) ou até 900 mA (USB 3.0).
• Uma exceção específica para alimentar e carregar baterias é o USB-PD: aqui, são possíveis até 20 volts e 5 amperes.

USB: Medição de tensão e corrente

Em primeiro lugar, tenha em atenção que pode provocar um curto-circuito ao medir a corrente e a tensão, o que pode danificar seriamente o seu PC e os dispositivos ligados.

• Para medir a tensão na porta USB, é necessário um multímetro, que pode ser comprado na Amazon, por exemplo.
• Ajuste o multímetro para o intervalo de tensão esperado (ponto a na imagem) e para a medição de tensão, ou seja, voltímetro (ponto b na imagem).
•  No entanto, uma vez que o risco de curto-circuito é muito elevado aqui, é aconselhável ligar um cabo de extensão USB de tipo B.

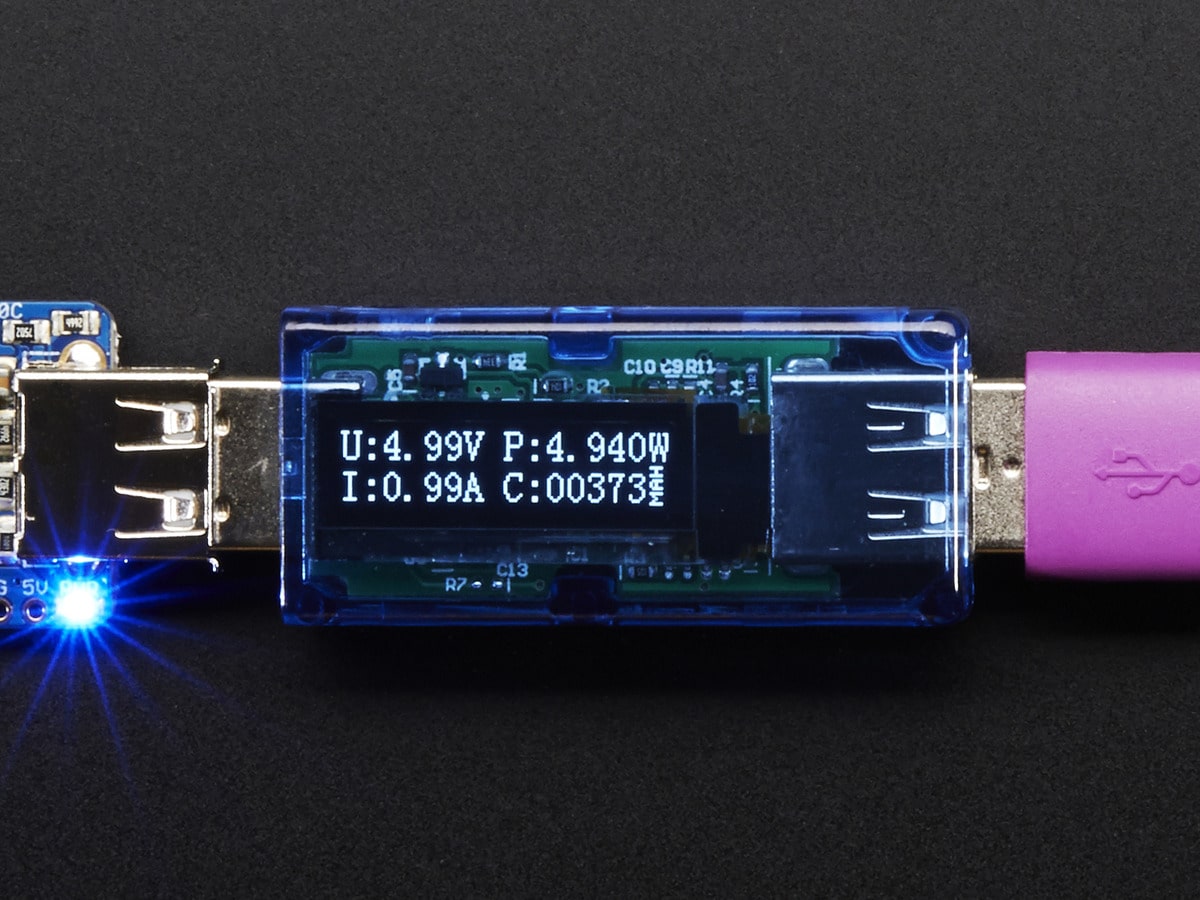

• A maioria dos multímetros USB pode medir tanto a tensão como a corrente de hosts USB

USB: Problemas e soluções na medição de corrente e tensão

Pode encontrar problemas ao medir valores de corrente e tensão na porta USB. Mostramos-lhe quais são e como os pode resolver.

• Leituras incorrectas: Se estiver a obter leituras imprecisas ou falsas, isso pode dever-se a um medidor defeituoso ou de qualidade inferior. Certifique-se de que utiliza um dispositivo de medição adequado e de boa qualidade.
• Curtos-circuitos: Um curto-circuito pode causar danos graves no computador e nos dispositivos ligados. Utilize sempre um cabo de extensão USB para medir a tensão na porta USB.
• USB-PD: Se ligar dispositivos com USB-PD (Power Delivery), pode medir até 20 volts e 5 amperes. Certifique-se de que o seu medidor está classificado para estes valores mais elevados.
• Medição durante o funcionamento: Nunca meça os valores de corrente e tensão na ligação USB durante o funcionamento. Ligue sempre a unidade quando o computador estiver desligado.
• Medir dispositivos com elevados requisitos de potência: Se pretender medir dispositivos de alta corrente, como discos rígidos, deve ligá-los a duas portas USB. Meça sempre a corrente no fio vermelho do cabo.
• Controlador anfitrião USB: Se tiver problemas com o controlador anfitrião USB, leia o nosso guia sobre a instalação de um controlador anfitrião USB. Seguindo estas sugestões, pode medir com segurança e precisão os valores de corrente e tensão na porta USB.
